¿Cuánto pesa realmente una fachada y cómo realizar el cálculo correctamente?
Cuando observamos una fachada terminada, vemos principalmente su revestimiento exterior. Sin embargo, detrás de cada pieza existe un sistema completo formado por perfilería, ménsulas, anclajes, fijaciones y aislamiento que añade peso y transmite esfuerzos al edificio. Conocer estas cargas y saber cómo llegan hasta la estructura es una parte esencial del diseño de cualquier fachada ventilada. Y cobra todavía más importancia cuando se interviene sobre un edificio existente.
El peso no reside sólo en el revestimiento

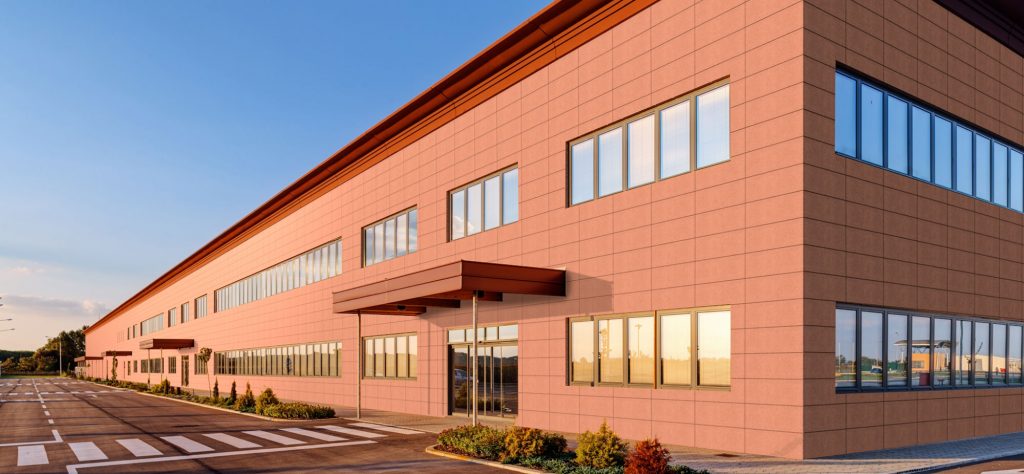

Cada material (cerámica, piedra natural o fibrocemento) presenta pesos y comportamientos muy diferentes. Pero para conocer la carga real de una fachada no basta con calcular los kilos por metro cuadrado del revestimiento.
Hay que considerar el sistema completo: revestimiento + subestructura + fijaciones + elementos auxiliares, además de las acciones externas que deberá soportar durante su vida útil.
El peso propio genera principalmente cargas verticales permanentes que deben transmitirse de manera controlada hasta la estructura resistente del edificio.
¿Cómo se transmiten las cargas?
En una fachada ventilada, cada componente forma parte de una cadena estructural. El revestimiento transmite sus cargas a los perfiles; estos, a las ménsulas y anclajes; y finalmente los esfuerzos llegan al soporte y a la estructura del edificio. Por ello, el cálculo debe analizar el conjunto y no cada elemento de manera aislada.
Aspectos como la separación entre anclajes, la longitud de las ménsulas, la geometría de los perfiles o el peso y formato de las piezas pueden modificar significativamente las características de las cargas que recibe el sistema.
Peso propio y viento: cargas diferentes, un mismo sistema
El peso del revestimiento no es la única acción que debe soportar una fachada. Mientras la gravedad genera principalmente esfuerzos verticales, el viento produce presiones y succiones perpendiculares al plano de fachada. La combinación de ambas acciones determina buena parte del dimensionamiento de perfiles, ménsulas, anclajes y fijaciones.

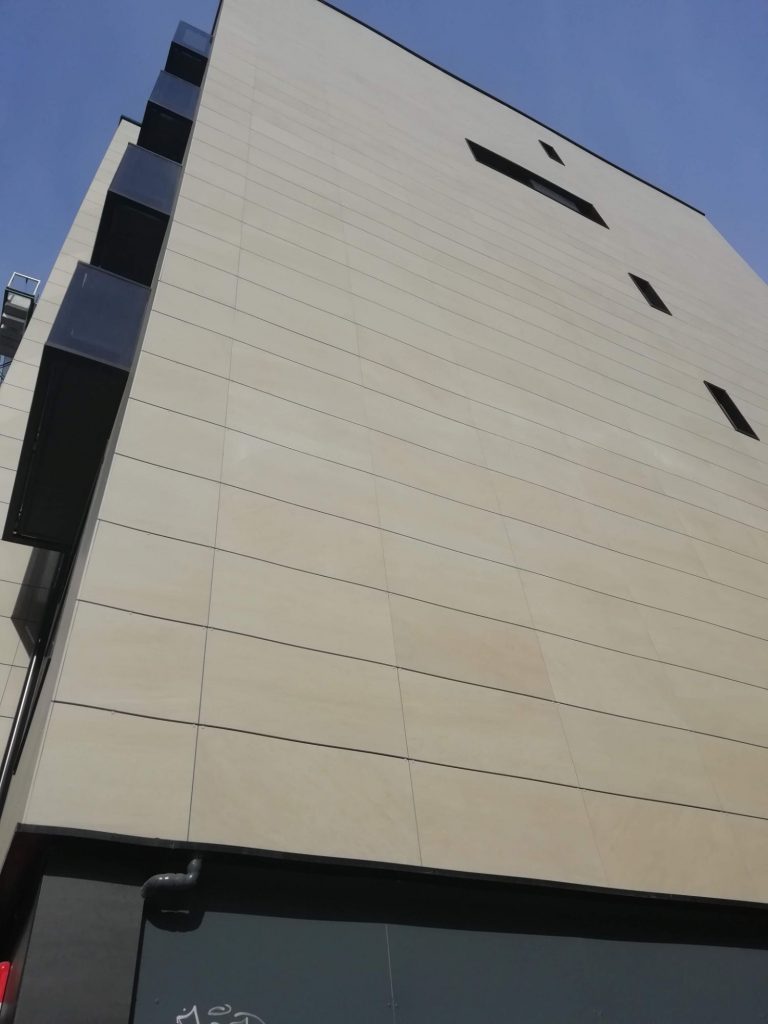

En edificios altos, utilización de grandes formatos o zonas especialmente expuestas, estos esfuerzos adquieren todavía mayor relevancia y requieren un estudio específico para garantizar la estabilidad del conjunto.
Obra nueva y rehabilitación
En obra nueva conocemos las características de la estructura desde la fase de proyecto. En rehabilitación, la situación puede ser muy diferente. Antes de incorporar una nueva fachada es necesario conocer qué capacidad tiene realmente el soporte existente. La antigüedad del edificio, el estado del hormigón o de la fábrica, las reparaciones anteriores y las características de los materiales pueden condicionar la solución.
Por eso son muy recomendables ensayos de extracción o Pull-Out, que permiten comprobar sobre el propio edificio la resistencia real de los anclajes y disponer de información objetiva para dimensionar el sistema.
Reducir el peso de una fachada puede ofrecer importantes ventajas, especialmente en rehabilitación. La elección del revestimiento y la optimización de la subestructura permiten disminuir las cargas transmitidas al edificio sin renunciar a las prestaciones técnicas o al resultado arquitectónico. Se trata por lo tanto de optimizar cada componente mediante cálculo, buscando el equilibrio adecuado entre peso, resistencia, rigidez, durabilidad y seguridad.
Cada fachada necesita su propio cálculo
No existen dos edificios exactamente iguales. Altura, geometría, ubicación, soporte, exposición al viento, dimensiones del revestimiento y sistema de fijación determinan las cargas que deberá soportar cada proyecto. Por ello, detrás siempre debe existir un trabajo de ingeniería que permite dimensionar correctamente cada elemento y garantizar que las cargas se transmitan de forma segura durante toda la vida útil del edificio.
En Louvelia colaboramos con arquitectos, ingenierías y direcciones facultativas en el cálculo y desarrollo técnico de cada solución, especialmente en proyectos de rehabilitación donde conocer el soporte existente y optimizar las cargas resulta fundamental.
